医院放射性废液智能贮存衰变解决方案（衰变池）

系统介绍

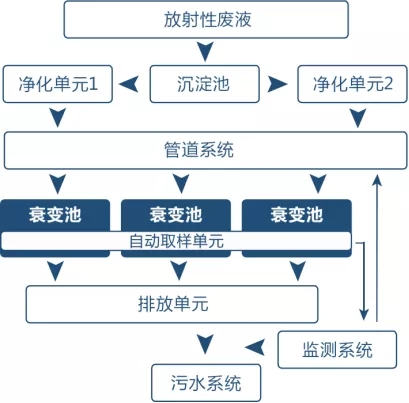

医院内产生的放射性废水主要为注射放射性核素的病人产生的生活污水。病人专用卫生间及限制区内其他产生的生活污水均通过专用管道收集至处于核医学科衰变池，采用槽式衰变、多重监测处理方式，经充分衰变上后，经检测达到放射性废水排放限值后方可排放。此放射性废液监测处理排放系统是针对产生放射性废液工作场所而专门设计开发的，符合国家环保要求标准，广泛应用于工业、医疗等放射性场所，并根据核医学核素治疗病房区域及门诊显像区域所使用放射性核素药物的半衰期长短，可分别设计并联的两套长、短半衰期核素衰变池。

方案概述

－严格执行国家现行的环保技术标准、规范，遵守国家和地方环保的有关法律、法规及排放标准的各项规定，确保经处理后放射性污水的放射性指标达到国家要求的排放标准。　

－污水处理设施具有较大的适应性、应急性。并考虑在突发或事故状态下的各种应急措施。　

－按照技术先进，运行可靠，操作管理简单的原则选择污水处理工艺。　

－所选用的设备性能可靠、运行稳定、运行费用低、管理维修方便。为了提高放射性废液处理能力，设计采用ＰＬＣ全自动程序控制。　

－平面布置和工程设计时，布局力求紧凑、简洁，工艺流程合理通畅，因地制宜，合理利用空间。　

－合理选用优质配件，降低能耗，提高工作效益和使用寿命，降低系统运行成本。

设计依据

为保护周围环境，使放射性污水能够达标排放，现我公司根据业主要求，对此此放射性污水进行处理，经处理后出水放射性指标能够达到国家要求的排放标准进入城市污水管网。

相关标准规范：　

－《中华人民共和国环境保护法》　

－《中华人民共和国水污染防治法》　

－《医院污水处理设计规范》　

－《临床核医学放射卫生防护标准》　

－《医用放射性废物的防护管理》　

－《核医学放射防护要求》　

－《核医学辐射防护与安全要求》　

－容积大小依据核素种类及预计患者诊治人次，个体化精准设计；　

－废液衰变系统均通过电磁阀控制每组衰变池中各个槽体的进水和排水。当第一个槽体注满后，自动关闭（开始计算衰变期），开启第二个槽体，当第二个槽体注满后，自动关闭，开启第三个槽体，以此类推在最后一个槽体未注满前第一个槽体达到十个半衰期的排放标准开始排放，当最后一个槽体注满后，自动关闭，开启第一个槽体，并依次循环；　

－所有排水管道均采用ＤＮ５０或ＤＮ１００铸铁管；　

－采用上送下排原则，每一步骤都是有程控式ＰＬＣ控制系统来完成；　

－液晶触摸屏控制，屏幕可显示各槽体液位高度、电动阀和管道泵状态；　

－具有电动阀异常时报警提示功能；　

－槽体内限位器、传感器、过滤网能够自动冲洗，以防污物堵塞；

－可查看不少于５０次的排放记录；　

－设有手动取样阀；　

－在本衰变池系统的综合排水口末端设置有ＩＰ４５级防水及带自屏蔽的自动取样监测单元，可远程控制取样或每次排。放自动取样测量，系统自动保存测量值；当浓度高于设定时自动停止排放并报警提示。

特点　

－采用不锈钢储存槽体，槽内外涂防锈及耐酸碱涂料，坚固耐用；　

－中央控制操作系统，操作方便、管理容易，放射性废液储存环境一目了然；　

－流程图控制盘面：放射性废液进、排流程一目了然；　

－自由设立废液储存量：依需求可自由调整各主要储存量及排放时机；　

－可显示废液高低液位：液位计可了解废液储量现况；　

－可记录排放总数：排放计数器可推算排放总量；－液位异常警报器：　

－液位过高或过低等异常状况警示及警报；　

－系统故障测试：可测试系统故障或异常状况及防治不正常操作；　

－安全排位连锁装置：可防止意外及不当排放；　

－增项选择装置；　

－放射性活度测定与核素鉴定：可测定活度及核种，了解储存现况及是否达到排放标准。

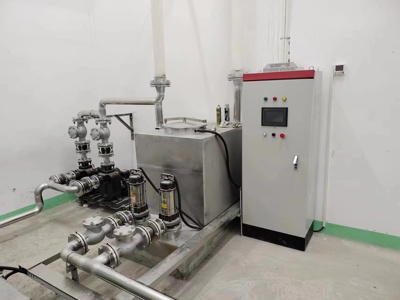

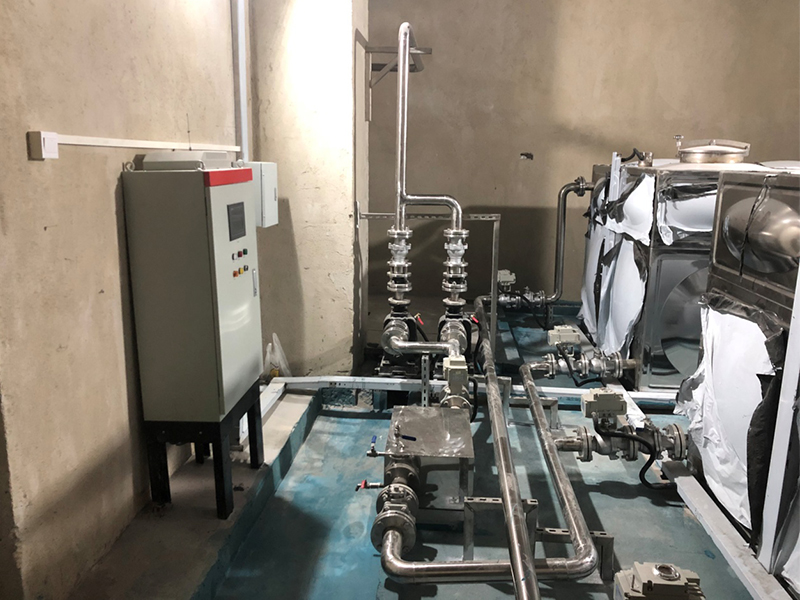

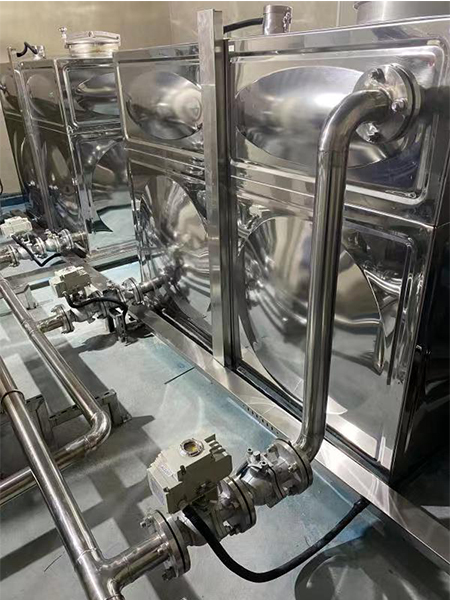

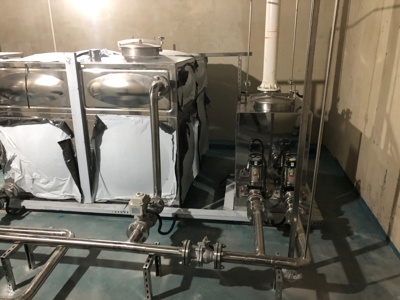

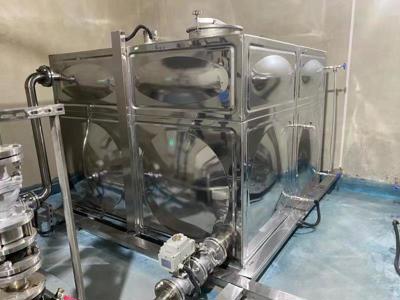

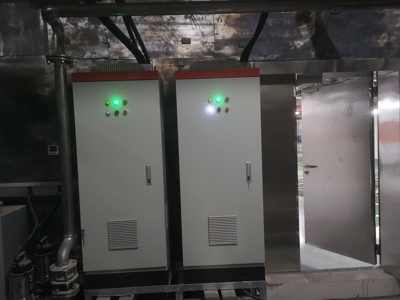

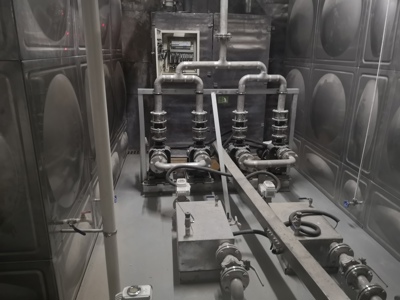

实景展示
